Dzvinok — GSM-устройство для управления автоматикой ворот с помощью мобильного телефона или пульта дистанционного управления. Версия на 50 номеров позволяет хранить в памяти до 50 авторизованных пользователей для управления через звонок или мобильное приложение.
Принцип работы:
- Устройство подключается к автоматике ворот.
- В модуль устанавливается SIM-карта мобильного оператора.
- В память вносятся разрешенные номера телефонов.
- Управление осуществляется звонком или через специальное мобильное приложение.
- Возможна запись пульта дистанционного управления.
Управление через мобильное приложение:

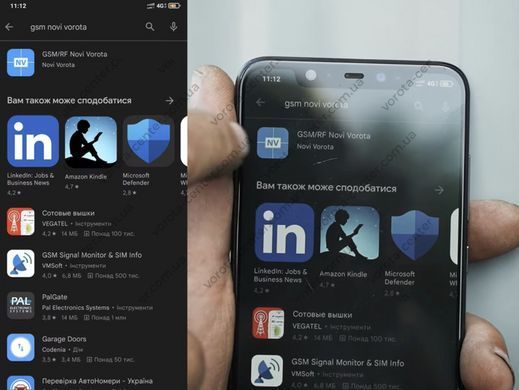

Для настройки используется GSM-приложение Novi Vorota, доступное в PlayMarket. После установки необходимо подключиться к Wi-Fi устройству и ввести стандартный пароль 12345678 (можно изменить).

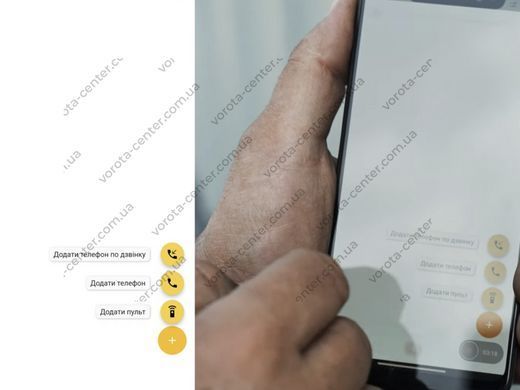

- Добавление телефонных номеров (управление звонком).
- Добавление телефонов (управление через приложение).
- Запись пультов дистанционного управления.
- Просмотр истории открытий/закрываний с указанием времени и пользователя.
- Проверка баланса SIM-карты через SMS-команды.
- Добавление виртуального пульта (при подключении через Wi-Fi, расстояние до 10 м).
- Сохранение базы пользователей.
- Присвоение названий пультам и номерам телефонов.
- Добавление и удаление пользователей.
- Перезагрузка GSM-модуля через приложение.
Память и журнал событий:
- До 50 телефонных номеров (версия 50).
- Сохранение до 1000 событий в журнале.
- После достижения лимита записи автоматически перезаписываются.
Подключение:
Питание подается на контакт AC/NC-12/24. На плате автоматики питания берется с контакта фотоэлементов (AC-12). Управление подключается через контакты COM-NO и GND FUL на плате автоматики.
Перед настройкой SIM-карты необходимо активировать в телефоне и сохранить PIN-коды и пароли. После этого осуществляется первый звонок и выполняется базовая настройка через приложение.
Конструктивные элементы:
- Кнопка для записи номеров без использования приложения.
- Подключение Wi-Fi для первоначальной настройки.
Преимущества:
- Управление воротами без сложных систем и серверов.
- Возможность работы по вызову или приложению.
- Гибкое администрирование доступа.
- Совместимость с различными типами автоматики.
- Простое подключение и настройки.
Область применения:
Подходит для автоматизации распашных, откатных и секционных ворот на частных и коммерческих объектах с необходимостью ограничения доступа до 50 пользователей.
